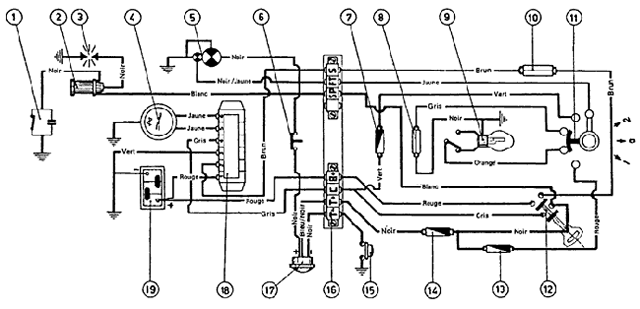

SCHEMA IMPIANTO ELETTRICO DUCATI SCRAMBLER 250 cc. e 350 cc. fino al 1970
Schema impianto elettrico ducati scrambler 250 cc. e 350 cc. fino al 1970

1- Ruttore - Condensatore
10- Spia rossa controllo carica batteria 6V – 1,5 W
2- Bobina accensione
11- Commutatore luci a 3 posizioni (faro)
3- Candela accensione
12- Interruttore accensione (chiave)
4- Alternatore 6V-60W a 4 bobine
13- Fusibile luce abbagliante e anabbagliante 15 Amp.
5- Luce targa e stop – 6V – 3/15W
14- Fusibile stop e avvisatore acustico – 15 Amp.
6- Interruttore stop
15- Pulsante avvisatore acustico
7- Fusibile stop e luce targa 15 Amp.
16- Morsettiera di connessione
(interna al faro)
8- Lampada luce posizione 6V-3W e
spia verde controllo luce posizione
17- Avvisatore acustico 6 V
9- Lampada faro 6V-25/25W
18- Regolatore elettronico 6V – 10 Amp.

19- Batteria 6 v
